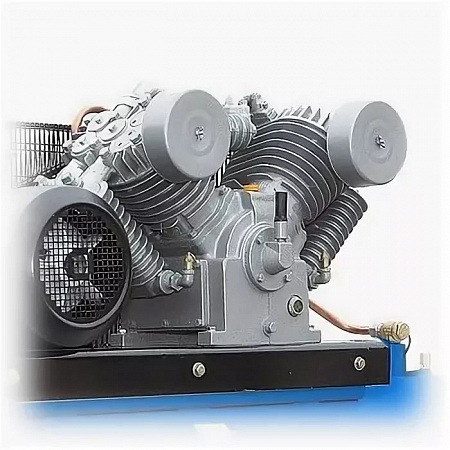

Блок поршневой LT100 4022340010 REMEZA|
Код |
Наименование | Применяемость | Позиция в деталировке |
| 4022340010 | Блок поршневой LT-100NV |
|
|
| 21212006 | Шкив Ф480 | 1 | 1 |
| 11131010 | Винт с наружным шестигранником М16х120 | 1 | 2 |
| 11121004 | Шайба болта шкива Ф16 | 1 | 3 |
| 11123006 | Граверная шайба Ф16 | 1 | 4 |
| 11111004 | Гайка М16 | 1 | 5 |
| 11131004 | Болт крепления М8х25 | 30 | 6 |
| 11123003 | Граверная шайба Ф8 | 22 | 7 |
| 21113006 | Крышка крепления подшипника передняя | 1 | 8 |
| 21152006 | Прокладка крышки подшипника передняя | 1 | 9 |
| 21161006 | Масляный сальник Ф40*65*12 | 1 | 10 |
| 21136002 | Шпонка | 1 | 11 |
| 21134009 | Подшипник 7508Е | 1 | 12 |
| 21131009 | Коленвал | 1 | 13 |
| 21157007 | Прокладка патрубка радиатора | 4 | 14 |
| 21168001 | Маслоналивная пробка | 7 | 15 |
| 11131007 | Винт с наружным шестигранником М8х90 | 8 | 16 |
| 11122001 | Медная шайба Ф8 | 24 | 17 |
| 21157001 | Прокладка боковой крышки | 2 | 18 |
| 21114001 | Боковая крышка | 2 | 19 |
| 21172003 | Радиатор | 2 | 20 |
| 21177007 | Переходник | 2 | 21 |
| 21173003 | Угольник | 2 | 22 |
| 23122001 | Предохранительный клапан НД 5 bar | 2 | 23 |
| 21111019 | Картер | 1 | 24 |
| 21157005 | Прокладка фиксатора маслоуказателя | 1 | 25 |
| 21165002 | Фиксатор маслоуказателя | 1 | 26 |
| 21165001 | Маслоуказатель | 1 | 27 |
| 21157003 | Прокладка соединительного фланца | 1 | 28 |
| 21169003 | Пробка слива масла | 1 | 29 |
| 21134008 | Подшипник 7307Е | 1 | 30 |
| 11122003 | Прокладки подшипника Ф80 | 5 | 31 |
| 21114005 | Малая задняя крышка | 1 | 32 |
| 21177005 | Фиксатор сапуна | 1 | 33 |
| 21177008 | Шарик Ф9,5 | 1 | 34 |
| 21166001 | Сапун | 1 | 35 |
| 21176001 | Воздушный фильтр в комплекте | 2 | 36 |
| 11131008 | Винт с наружным шестигранником М10х30 | 12 | 37 |
| 11123004 | Граверная шайба Ф10 | 12 | 38 |
| 21122006 | Левая головка цилиндра | 1 | 39 |
| 21122005 | Правая головка цилиндра | 1 | 40 |
| 11132003 | Винт с внутренним шестигранником М8х25 | 8 | 41 |
| 23121001 | Предохранительный клапан ВД 14 bar | 1 | 42 |
| 21172005 | Радиатор | 1 | 43 |
| 21173006 | Угольник радиатора | 2 | 44 |
| 21173004 | Угольник | 1 | 45 |
| 21157009 | Прокладка угольника воздушного радиатора | 4 | 46 |
| 11113002 | Гайка М33 | 1 | 47 |
| 11131009 | Винт с наружным шестигранником М12х80 | 16 | 48 |
| 11123005 | Граверная шайба Ф12 | 16 | 49 |
| 21163002 | Масляный разбрызгиватель | 4 | 50 |
| 21135001 | Вкладыши шатуна | 4 | 51 |
| 21133001 | Шатун Ф19 | 4 | 52 |
| 21143005 | Палец поршня ВД Ф19х45 | 2 | 53 |
| 21142001 | Поршень ВД Ф55 | 2 | 54 |
